Signaux électriques

Ce chapitre montre les différents signaux électriques, qu'ils soient analogiques ou numériques, ainsi que leurs principales caractéristiques.

1/ Nature des signaux électriques

Le signal analogique

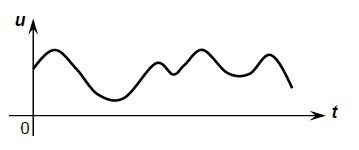

Un signal analogique (tension ou courant) peut prendre une infinité de valeurs dans un intervalle de temps donné. Cela peut être par exemple une variation de température.

Image du cours

Le signal logique

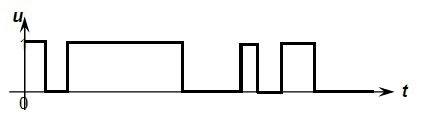

Un signal logique ne peut prendre que deux valeurs distinctes. Chaque valeur représente un état logique : l’état logique 0 et l’état logique 1. Cela peut être par exemple un détecteur d’ouverture de porte. La porte est ouverte, le signal est à 1, la porte est fermée, le signal est à 0.

Image du cours

Le signal numérique

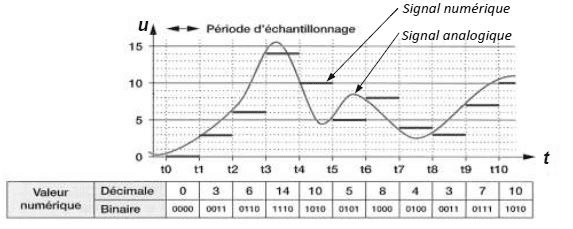

Un signal numérique est un ensemble codé d'informations binaires qui représentent à un instant t une information analogique. Les valeurs analogiques d’un capteur de température par exemple ne peuvent pas être lues directement par un microcontrôleur. Il faudra préalablement les convertir en valeurs numériques grâce à un convertisseur analogique-numérique.

Image du cours

2/ Forme des signaux électriques

Le signal continu

C’est un signal analogique dont la valeur reste constante au cours du temps.

Image du cours

Le signal variable quelconque

C’est un signal analogique dont la valeur varie au cours du temps.

Image du cours

Le signal périodique

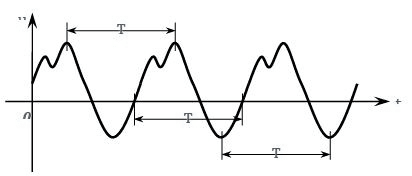

Un signal périodique se reproduit identique à lui-même à intervalles de temps réguliers.

Image du cours
  • La période T d’un signal périodique est la durée qui sépare deux instants consécutifs où le signal se reproduit identiquement à lui-même.La période s’exprime en seconde (s).
  • La fréquence f d’un signal périodique désigne le nombre de périodes par seconde :
f=1Tf = \frac{1}{T}

Le signal alternatif sinusoïdal

C’est un signal analogique périodique qui a pour équation : u(t)=umax×cos(ωt+Φ)u(t) = u_{max} \times cos(\omega t + \Phi)

Image du cours
  • UmaxU_{max} est l'amplitude du signal
  • Φ\Phi est la phase à l'origine (en radrad)
  • ω\omega est la puissance (en rad/srad/s); elle est exprimée par la relation ω=2×π×f\omega = 2 \times \pi \times f

Le signal rectangulaire

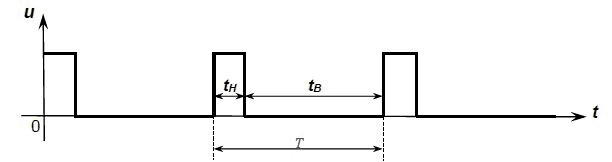

Un signal rectangulaire est un signal binaire périodique.

Image du cours

On définit le rapport cyclique :

α=tHtB+tH=tHT\alpha = \frac{t_H}{t_B + t_H} = \frac{t_H}{T}

Avec :

  • tHt_H : le temps à l'état haut
  • tBt_B : le temps à l'état bas
  • TT : la période

Le rapport cyclique n’a pas d’unité. Comme sa valeur est toujours comprise entre 0 et 1, on peut l’exprimer sous forme de pourcentage.

Remarque :

Un signal rectangulaire dont le rapport cyclique est égal à 0,5 est appelé signal carré.

Rampe de tension

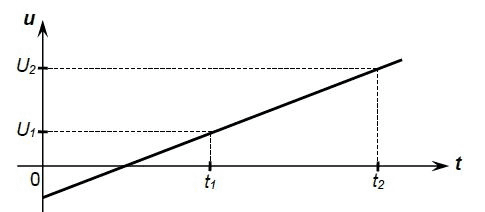

C’est un signal analogique dont la valeur varie linéairement en fonction du temps.

Image du cours

On définit la pente :

p=U2U1t2t1p = \frac{U_2 - U_1}{t_2 - t_1}

Remarque :

Un signal constitué d’une succession périodique de rampes de tension est appelé signal en dents de scie. Un signal constitué d’une succession périodique de rampes de tension croissantes puis décroissantes est appelé signal triangulaire.

2/ Grandeurs caractéristiques

Valeur moyenne

La valeur moyenne UmoyU_{moy} d’un signal électrique u(t)u(t) de période TT s’obtient par la relation :

Umoy=AirePeriodeU_{moy} = \frac{Aire}{Periode}

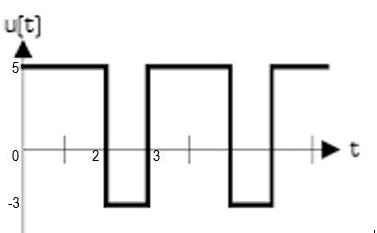

Exemple :

Image du cours

Ici, La valeur moyenne est égale à l'aire du signal à l'état haut + l'aire du signal à l'état sur la période, c'est à dire :

Umoy=(5×2)+(1×(3))3=2.33VU_{moy} = \frac{(5 \times 2)+(1 \times (-3))}{3} = 2.33V

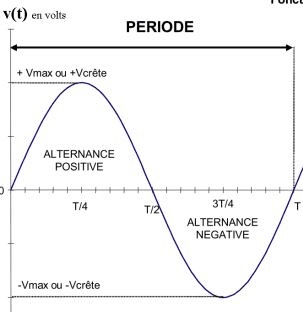

3/ Cas particulier d'un signal alternatif sinusoïdal

Image du cours

L'aire positive est égale à l'aire négative donc Umoy=0U_{moy} = 0

Valeur efficace d'un signal aternatif sinusoïdal

La valeur efficace d'un signal alternatif sinusoïdal est égale à :

Ueff=Umax2U_{eff} = \frac{U_{max}}{\sqrt{2}}
